Grundlagen Computernetze Prof. Jürgen Plate

Höhere Protokolle, Weitverkehrsnetze

Ausgewählte Protokolle

SMTP - Simple Mail Transfer Protocol

• HELO Systemname - Beginn, Name des sendenden Systems
• MAIL FROM:<Absender> - Übermittlung beginnen
• RCPT TO:<Empfänger> - Empfänger des Briefes
• DATA - Beginn des Briefes
• RSET - Anfangsstatus wiederherstellen, Übermittlung abbrechen
• NOOP - nichts tun
• QUIT - SMTP Verbindung beenden

	telnet lx-lbs.e-technik.fh-muenchen.de smtp
	Trying 129.187.106.196...
	Connected to lx-lbs.e-technik.fh-muenchen.de.
	Escape character is '^]'.
	220 lx-lbs.e-technik.fh-muenchen.de Smail3.1.28.1 #1 ready at Sun, 25 Feb 96 23:15 MET
	helo www.fitug.de
	250 lx-lbs.e-technik.fh-muenchen.de Hello www.fitug.de
	mail from: paulsen@fitug.de
	250  ... Sender Okay
	rcpt to: holm@lx-lbs.e-technik.fh-muenchen.de
	250  ... Recipient Okay
	data
	354 Enter mail, end with "." on a line by itself
	Hallo Holm,

	zu Deiner Frage bezeglich der Reinigung von Morgensternen
	wollte ich Dir nur den Tip geben, dazu reine Kernseife zu
	verwenden.
	Damit ist die Drecksarbeit im Handumdrehen erledigt.

	Beste Gruesse, Paulsen
	.
	250 Mail accepted
	quit
	221 lx-lbs.e-technik.fh-muenchen.de closing connection
	Connection closed by foreign host.

Beim Verbindungsaufbau meldet sich der lokale MTA mit einer "Begrüßungszeile". Der lokale empfangende MTA wird mit "HELO" angesprochen und als sendender MTA der des Systems www.fitug.de angegeben. Der lokale MTA antwortet mit einem Zahlencode, der dem Sender-MTA signalisiert, daß seine geforderte Aktion in Ordnung geht. Die Klarschrift nach dem Zahlencode dient nur der besseren Lesbarkeit für den Menschen (z. B. für den, der Fehler suchen muß). Auf "MAIL FROM:" folgt die Adresse des Absenders, und auf "RCPT TO:" die des Empfängers. Auf das Schlüsselwort "DATA" folgt schließlich der ganze Brief, also sowohl die Kopfzeilen, als auch der Text. Der Empfänger-MTA wird solange Text erwarten, bis ihm der Sender-MTA über eine Zeile, die nur einen Punkt enthält, signalisiert, daß der Brief zu Ende ist. Nach der letzten Bestätigung des Empfänger-MTAs könnte der Sender den nächsten Brief übermitteln, wiederum beginnend mit "MAIL FROM:". Nach dem Empfang des Briefes kopiert der lokale MTA den Brief in die Postfach-Datei des Empfängers.

Der RFC 821 legte noch einige weitere Schlüsselworte fest, z. B. "EXPN" für expand, welches eine Unterstützung von Mailing-Listen erlaubt, oder "VRFY" für verify, mittels dessen eine Bestätigung der Empfänger-Adresse gefordert werden kann. Eine ganze Reihe von RFCs haben den Standard für SMTP erweitert. Die erweiterte Version heißt nun offiziell ESMTP (für Extended SMTP). Hinzugekommen sind beispielsweise Schlüsselworte für die Unterstützung von 8bit-Briefen (z. B. solche mit Umlauten), und die Möglichkeit eine maximale Größe für Briefe, die empfangen werden, festzulegen.

POP und IMAP

POP, genauer POP 3, ist die bisher noch gebräuchlichste Methode, um E-Mails von einem Provider zu empfangen, wenn der eigene Rechner nicht ständig mit dem Internet verbunden ist. Das Prinzip und der Funktionsumfang von POP sind einfach:

• Die für den Empfänger bestimmten E-Mails landen beim Provider im Spool-Verzeichnis und müssen dort vom Empfänger abgeholt werden.
• Der Provider stellt einen POP-Server zur Verfügung, welcher die Schnittstelle des POP-Clients auf dem Empfänger-Rechner darstellt. Der lokale POP-Client kommuniziert mit dem POP-Server beim Provider. "Uber ihn werden die vorhandenen E-Mails angeboten.

Eine Kommunikation zwischen dem POP-Client und dem POP-Server beim Provider kann schematisch beispielsweise so aussehen :

Client: Hast Du neue E-Mails für mich?
Server: Ja, insgesamt fünf Stück!
Client: Liste mir die Absender auf!
Server: Meier, Mueller, Huber, Schulze
Client: Zeige die E-Mails an!
Server: ((Zeigt E-Mails an))
Client: ((Speichert E-Mails ab))
Client: Lösche alle angezeigten E-Mails
Server: ((Löscht alle angezeigten E-Mails))

IMAP löst das POP-Verfahren zunehmend ab und wird zum neuen Standard. Der Unterschied liegt unter anderem in der Funktionalität des IMAP-Verfahrens. Das Prinzip ist dem POP-Verfahren jedoch sehr ähnlich. Die E-Mails werden wie beim POP-Verfahren beim Provider zwischengespeichert und können mit einem IMAP-Client auf den eigenen Rechner kopiert werden. IMAP bietet jedoch zusätzliche Funktionalitäten, die von POP noch nicht angeboten werden, z. B. kann der Mail-Body getrennt geladen werden, und auch die Attachments lassen sich getrennt abrufen.

Bei Inbetriebnahme eines POP- bzw. IMAP-Clients (Outlook, Pegasus Mail, Netscape) muß dieser zunächst konfiguriert werden. Wichtige Angaben sind:

• Domainname des POP- bzw. IMAP-Servers, d.h. Systems, auf dem die eigentliche Mailbox liegt.
• Benutzernummer auf diesem System
• Paßwort für diese Benutzernummer
• für den Versand: Angabe des SMTP-Mail-Relayhosts

POP/IMAP dient nur zum Abholen der Post vom Mail-Server. Der Versand von E-Mail vom PC oder Mac aus geschieht ganz normal mit SMTP (Simple Mail Transfer Protocol).

HTTP - Hypertext Transfer Protocol

Heutige Informationssysteme benötigen weit mehr Funktionen als das einfache Senden und Empfangen von Nachrichten. Die Entwicklung von HTTP/1.0 ist nicht abgeschlossen. Es bietet die Möglichkeit, weitere Funktionalität zu entwickeln. Die Adressierung von Ressourcen erfolgt dabei mittels URls, die zum einen Orte (URL) oder Bezeichner (URN) sein können. Diese zeigen gleichzeitig den gewünschten Übertragungsmechanismus an. Nachrichten werden in der gleichen Form übertragen, wie sie auch bei normalem Mail-Transport verwandt werden. Dabei kommt oft MIME zum Einsatz. HTTP/1.0 ist auch für den Zugriff auf Server mit anderen Protokollen geeignet. So ist es WWW-Clients möglich, mit Servern und Gateways per SMTP, NNTP, FTP, Gopher und WAIS zu kommunizieren.

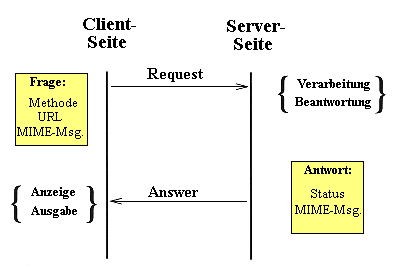

Hauptfunktionen des HTTP

Direkt nach Beantwortung der Frage wird die Verbindung wieder abgebaut. So soll erreicht werden, daß die Leitungskapazitäten geschont werden. Derzeit finden HTTP-Verbindungen meist per TCP/IP statt. Das soll aber nicht heißen, daß HTTP nicht auch auf anderen Netzwerkprotokollen aufsetzen kann. Beide Seiten müssen auch dazu in der Lage sein, auf den vorzeitigen Abbruch der Kommunikation durch die andere Seite zu reagieren. Vorzeitiger Abbruch kann durch Aktionen von Benutzern, Programmfehler oder Überschreiten der Antwortzeiten ausgelöst werden. Durch den Abbruch der Verbindung durch eine der beiden Seiten wird der gesamte Vorgang abgebrochen.

Struktur der HTTP-Botschaften

Allgemeinfelder des Botschaftskopfes

Anfragen

     GET http://www.fitug.de/index.html

Dabei wird nur die Methode (GET) und die URL des Dokumentes angegeben. Es werden keine weiteren Felder erwartet und vom adressierten Server wird auch nur ein ganz einfacher Antwortkopf zurückgesendet. Es kann aber auch eine komplexere Anfrage erzeugt werden. Dabei muß die Zeile aus dem obigen Beispiel noch die Version des HTT-Protokolls angehängt werden. In einem Beispiel würde das folgendermaßen aussehen:

     GET http://www.fitug.de/index.html HTTP/1.0

Die Anfügung der HTTP-Version ist also der ganze Unterschied zwischen einer einfachen und einer komplexen HTTP-Anfrage. Der Unterschied zwischen einfacher und komplexer Anfrage wird aus Gründen der Kompatibilität gemacht. Ein Browser, der noch das alte HTTP/0.9 implementiert hat, wird nur eine einfache Anfrage losschicken können. Ein neuer Server muß dann eine Antwort, auch im Format des HTTP/0.9 zurücksenden.

Felder einer komplexen Anfrage

• Anfragezeile (Request-Line)
  Informationsanfrage wie oben geschildert. Die zugehörigen Methoden folgen im nächsten Abschnitt.
• Allgemeiner Kopf (General-Header)
  Im allgemeinen Kopf werden allgemeine Informationen über die Nachricht übermittelt.
• Anfragekopf (Request-Header)
  In diesen Feldern kann der Browser weitere Informationen über die Anfrage und über den Browser selbst absetzen. Diese Felder sind optional und müssen nicht erscheinen.
• Gegenstandskopf (Entity-Header)
  In diesem Feld werden Einträge übermittelt, welche den Inhalt der Nachricht näher beschreiben.
• Gegenstand der Nachricht (Entity-Body)
  Vor dem eigentlichen Inhalt muß definitionsgemäß eine Leerzeile stehen. Der Inhalt ist dann in dem Format codiert, das in den Gegenstandsfeldern definiert wurde (meist HTML).

Fragemethoden

• GET
  Diese Methode gibt an, daß alle Informationen, die mit der nachfolgenden URL beschrieben werden, zum rufenden Client geholt werden sollen. Zeigt die URL auf ein Programm (CGI-Script), dann soll dieses Programm gestartet werden und die produzierten Daten liefern. Handelt es sich bei dem referenzierten Datum um eine Datei, dann soll diese übertragen werden. Beispiel:

       GET http://www.fitug.de/index.html


• HEAD
  Diese Methode ist identisch zur Methode GET. Die Antworten unterscheiden sich nur darin, daß bei der Methode GET ein komplettes Dokument übertragen wird und bei HEAD nur die Meta-Informationen gesendet werden. Dies ist nützlich, um Links auszuprobieren oder um die Erreichbarkeit von Dokumenten zu testen. Bei Anwendung der Methode HEAD wird der Kopf des referenzierten HTML-Dokuments nach 'link' und 'meta' Elementen durchsucht.

• POST
  Diese Methode wird hauptsächlich für größere Datenmengen verwandt. Man stelle sich vor, ein HTML-Dokument enthält ein komplexes Formular. Per POST wird dem Server angezeigt, daß er auch die Daten im Körper der Botschaft bearbeiten soll.
  Verwendet, wird es hauptsächlich bei Datenblöcken, die zu einem verarbeitenden Programm übertragen werden. Die wirkliche Funktion, die durch POST auf dem adressierten Rechner angestoßen wird, wird durch die URL bestimmt. Meist, sind es CGI-Scripte, die den Inhalt der Nachricht verarbeiten.

• PUT
  Die mit der Methode PUT übertragenen Daten sollen unter der angegeben URL gespeichert werden. Das soll ermöglichen, daß WWW-Seiten auch ohne direkten Zugriff auf den anbietenden Rechner erstellt und angeboten werden können. Wird ein Dokument mit der Methode PUT übertragen, dann wird unter dieser Adresse ein Dokument mit dem übertragenen Inhalt angelegt. War die Aktion erfolgreich, wird die Meldung '200 created' zurückgegeben. Existiert unter dieser Adresse schon ein Dokument, dann wird dieses überschrieben. War auch diese Aktion erfolgreich, dann wird nur '200 OK' zurückgemeldet.
  Der Hauptunterschied zwischen POST und PUT besteht darin, daß bei POST die URL eine Adresse eines Programmes referenziert, das mit den Daten umgehen kann. Bei PUT hingegen wird die URL als neue Adresse des Dokumentes gesehen, das gerade übertragen wurde. Meist jedoch ist die Methode PUT ausgeschaltet, weil Server-Betreiber befürchten, daß die Sicherheit, des Systems dadurch nicht mehr gewährleistet ist.

• DELETE
  Mit dieser Methode kann der Inhalt einer URI gelöscht werden. Diese Methode ist neben der Methode PUT eine der gefährlichsten. Wenn Server nicht richtig konfiguriert wurden, dann kann es mitunter vorkommen, daß alle Welt die Berechtigung zum Löschen von Ressourcen hat.

• LINK
  Mit dieser Methode können eine oder mehrere Verbindungen zwischen verschiedenen Dokumenten erzeugt werden. Es werden dabei keine Dokumente erstellt, sondern nur schon bestehende miteinander verbunden.

• UNLINK
  entfernt Verbindungen zwischen verschieden Ressourcen. Dabei wird nur die Verbindung gelöscht. Die Dokumente existieren trotzdem weiter. Mit diesen Methoden kann man alle möglichen Ressourcen erreichen, welche die verschiedenen Server zur Verfügung stellen. Die folgenden Felder beschreiben nun die Fragen etwas genauer. Es kann zum Beispiel verhindert werden, daß ungewollt umfangreiche Bilder übermittelt werden, wenn dies nicht gewünscht wird.

Beispiel einer Konversation


plate@lx3-lbs:~ > telnet www.netzmafia.de 80
Trying 141.39.253.210...
Connected to www.netzmafia.de.
Escape character is '^]'.
GET /index.html HTTP/1.0

HTTP/1.1 200 OK
Date: Mon, 18 Sep 2000 13:59:58 GMT
Server: Apache/1.3.6 (Unix)  (SuSE/Linux)
Last-Modified: Tue, 29 Aug 2000 08:08:58 GMT
ETag: "134015-8e8-39ab6f9a"
Accept-Ranges: bytes
Content-Length: 2280
Connection: close
Content-Type: text/html

<HTML>
<HEAD>
<TITLE>Netzmafia</TITLE>
</HEAD>

<body bgcolor="#000000" text="#FFFFCC" link="#FFCC00"
       alink="#FF0000" vlink="#FF9900">

       ...


</BODY>
</HTML>
Connection closed by foreign host.

Telekommunikation und Internet

Bekanntester, aber wenig populärer Ableger ist die Internet-Telefonie. Zwar läßt sich damit billig mit Gesprächspartnern in der ganzen Welt telefonieren, dies müssen lediglich ebenfalls über ein Internet-Telefon oder die entsprechende Software verfügen. Aber da der Datenstrom im Internet unberechenbar ist und es keine Zustellgarantie für Datenpakete gibt, leidet die Sprachqualität. Im eigenen Firmennetz hingegen lassen sich Netzlast, Traffic, Laufzeiten und Verbindungswege kontrollieren. Das ändert zwar nichts daran, daß IP an sich ausschließlich zur Datenübertragung entwickelt wurde. Das IP-Protokoll ist aber wesentlich flexibler, als es ihm viele zutrauen.

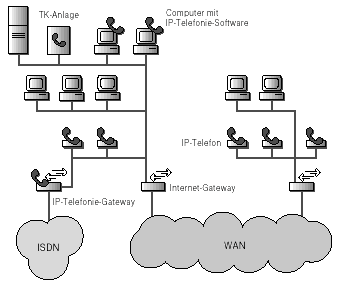

Firmen können Ihren gesamten internen Telefonverkehr über ihr Intranet kostenlos abwickeln. Privatanwendern und Firmen erschließen sich Kostenersparnisse bei Telefonaten ins Ausland oder zum Mobilfunknetz. Voice over IP stellt die erste Stufe der Konvergenz von Daten und Sprache dar. Die Sprachintegration auf der flexibleren EDV-Infrastruktur auf der Basis von IP bietet sich an. Die Schritte zur integrierten Telefonie bzw. der vollständigen Vereinigung der Kommunikationsplattformen sind:

1. Gemeinsame Infrastruktur
   In die Telefonapparate werden Netzwerk-Schnittstellen eingebaut. Das Telefon ist somit in die gleichen Services- bzw. Netzumgebung eingebunden wie der PC
2. Gemeinsames Management
   Die Funktionen der Telefonzentrale werden auf einem PC-Server integriert. Die Verbindung ins öffentliche Telefonnetz erfolgt via Router. Die Sprache wird auf dem Firmennetz gegenüber dem Datenverkehr privilegiert.
3. Gemeinsame Anwendungen
   Die Interaktion zwischen Daten und Sprache ist nun möglich: Eine Telefonnummer kann mit einer Produkt- oder Kunden-Nummer oder einer Homepage verknüpft werden etc.
4. Mehrwertdienste
   Die Internet-Telefonie bietet zusätzliche Leistungsmerkmale bei PC-Nutzung z. B. Videoübertragung, Whiteboard oder gemeinsames Bearbeiten von Dokumenten.

Bei geringeren Kosten bietet die integrierte Telefonie bessere Leistung und ist bereits sehr stark auf die kommenden Geschäftsanwendungen ausgerichtet. Die Vorteile sind u. a.:

• Mit dem Zusammenlegen der Infrastruktur und dem Management verringern sich nicht nur die Investitionskosten (nur eine Verkabelung, nur ein Kommunikationsanschluss pro Arbeitsplatz), sondern insbesondere auch die Betriebskosten. Der Unterhalt und Betrieb eines einzigen Service für Sprache und Daten auf einer einzigen Kommunikationsinfrastruktur schlägt gegenüber zwei getrennten Systemen positiv zu Buche.
• Die lokale Telefonie innerhalb eines Netzwerkes ist gratis. Die Infrastruktur stellt einen lokalen Telefonanbieter dar; es fallen für lokale Gespräche keine Kosten bei einem externen Carrier an.
• Die Auslastung des bestehenden Netzwerkes wird optimiert. Die LAN-Architektur bietet grösstmögliche Flexibilität für Anpassungen an die Unternehmensstruktur.

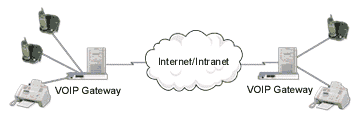

Zu einem kompletten Voice-over-IP-System gehört zunächst einmal eine TK-Anlage auf Softwarebasis. Als Kommunikationszentrale verwaltet sie die Berechtigungen und Profile der Nutzer. Sie stellt Verbindungen her und sorgt für die richtige Zuordnung, ohne daß die eigentliche Kommunikation über sie läuft. Der IP-Gateway ist der Mittler zwischen IP-Telefonie und der bisher genutzten Telefontechnologie wie etwa ISDN. Am Ende der Leitung im VoIP-Netz steht entweder ein IP-Telefon oder ein Computer mit Sound-Karte und IP-Telefonie-Software. Für die Sprachein- und -ausgabe wird ein Headset verwendet. Herkömmliche Telefone lassen sich aber mit einer Adapterkarte ebenso computertauglich anschließen.

Bei Datenpaketen kommt es nicht so sehr darauf an, in welcher Reihenfolge und mit welcher Verzögerung sie übertragen werden. Der Empfänger speichert die eingehenden Pakete und setzt sie wieder in der richtigen Reihenfolge zusammen. Wird ein Paket beschädigt oder geht verloren, wird es erneut gesendet.
Das funktioniert nicht bei zeitsynchronen Daten wie Sprache oder Video. Deshalb wurden im neuen IP-Standard, IPv6, zwei neue Sub-Standards implementiert: das Reservation Protocol (RSVP) und das Realtime Transport Protocol (RTP). RSVP erlaubt zwei Endpunkten einer Verbindung, bestimmte Parameter auszuhandeln, darunter eine maximale Verzögerung (Delay) und einen minimalen Durchsatz. Das IP-Netz garantiert mittels verschiedener Verfahren, daß diese als "Flowspec" bezeichneten Quality of Service (QoS) eingehalten werden.

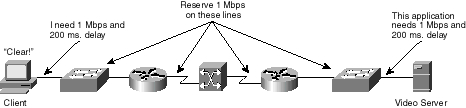

Am sichersten funktioniert das unter Verwendung des "Guaranteed-Service"-Verfahrens. Hierbei wird anderer Traffic im Netz unterbunden, sobald dieser die Flowspec gefährden könnte. Diesem starren, aber effizienten Verfahren steht "Controlled Load" gegenüber. Hierbei dürfen auch andere Stationen IP-Pakete solange senden, wie eine mittels Flowspec ausgehandelte Verbindung keine Beeinträchtigung in den vorgegebenen Parametern feststellt. "Controlled Load" bietet also mehr Dynamik und lastet das IP-Netz insgesamt besser aus. Ein Vorurteil ist, daß für Voice over IP Anwendungen bestimmte IP-Pakete mit Sprachdaten mittels RSVP priorisiert werden. Das stimmt nicht. RSVP dient nur zum Aushandeln und Überwachen der Verbindungsparameter. IP-Sprachpakete werden zwar in den meisten IP-Netzen von Routern und Switches vorrangig behandelt, allerdings ist diese Priorisierung meist herstellerabhängig und somit proprietär. Das birgt Probleme, wenn Netzkomponenten unterschiedlicher Hersteller im IP-LAN Voice-Daten transportieren soll.

Dem soll RTP entgegenwirken. Jedes IP-Paket erhält seit IP 6 zusätzlich einen Zeitstempel (Time Stamp) mit der Entstehungszeit sowie eine Folgenummer (Sequence Information). Dies erlaubt es dem Empfänger, Pakete nicht nur in richtiger Reihenfolge, sondern auch zeitsynchron zusammenzusetzen. Das Real Time Control Protocol (RTCP) koordiniert zudem Sender- und Empfängerprotokolle und sorgt für Monitoring und Management von Echtzeitverbindungen.
Außerdem definiert RTP die Kodierung von Audiosignalen nach G.711 sowie G.723. Hierbei handelt es sich um Codecs (Coding/Decoding), die von der ITU zur analogen und digitalen Verschlüsselung von Sprache in Telefonnetzen definiert wurden. G.711 entspricht in etwa dem ISDN-Standard, Sprachdaten werden mit einem Datenstrom von 64 kbit pro Sekunde übertragen.

Für Voice over IP kommt G.711 jedoch nicht zum Einsatz, da sich die Datenlast durch zusätzliche Komprimierung und bessere Abtastverfahren auf bis zu 9,6 kbps drücken läßt (dies entspricht dem GSM-Standard). Verbreitet ist vor allem das CELP-Verfahren (Codebook Excited Linear Predictive Coding), das mit einem komplizierten mathematischen Modell der menschlichen Sprache arbeitet. Als Ergebnis entsteht ein Datenstrom von 16 kbit pro Sekunde, der Telefonate in ISDN-Sprachqualität überträgt.
Kombiniert mit Dualrate Speech Coding, definiert im G.723-Standard, genügt sogar ein Datenstrom von nur 5,3 kbps. Außer der geringeren Netzlast bringt dies den Vorteil, daß sich mehr Pakete puffern lassen, ohne die Echtzeitbedingung zu gefährden. Die Qualität der Sprachübertragung im IP-Netz gewinnt also, je kleiner die Datenrate für einen Sprachkanal ist.

Ein weiterer wichtiger Standard für Voice over IP kommt vom Videoconferencing. H.323 umfaßt sowohl eine Codec-Technologie (wie G.723) wie auch die Signalisierung und Verbindungssteuerung für Videokonferenzsysteme. Für IP-Telefonie wurden Teile des H.323-Standards übernommen. Über eine TCP-Verbindung wird zwischen Sender und Empfänger das Signalisierungsprotokoll H.245 ausgehandelt. Dies zeigt eingehende Rufe an und übermittelt Statusinformationen. Die Datenübertragung selbst erfolgt über UDP. TCP-Pakete werden dadurch bei jedem Hop auf Fehler kontrolliert und gegebenenfalls korrigiert beziehungsweise zurückgewiesen. UDP läßt diese Kontrolle aus, UDP-Pakete erreichen den Empfänger also schneller. Dafür muß der sich selbst um Fehlerkorrektur bemühen. Voice over IP kodiert hierzu entweder im selben Paket oder im Folgepaket Redundanz, aus der sich ein beschädigtes Paket beim Empfänger reparieren läßt, womit ein erneutes Senden defekter IP-Pakete vermieden wird. Zusätzlich erfolgt die Verbindungssteuerung einer Sprachübertragung im IP-Netz gemäß H.323 mit einem Q.931-konformen Signalisierungskanal. Dieser steuert die Sprachverbindung und ist für Funktionen wie etwa Makeln oder Rufnummernübermittlung zuständig.

Um Voice over IP im LAN einzuführen, müssen sämtliche Switches und Router die entsprechenden Protokolle von IPv6 auf dem ISO/OSI-Level 3 unterstützen. Wichtig sind vor allem die Verarbeitung von RTP sowie die Unterstützung von RSVP. Für Konferenzen und Videodaten (die mittels der selben Verfahren wie Sprache übertragen werden), wird außerdem das relativ neue IP-Multicast genutzt. Dabei kopiert eine Netzkomponente einen eingehenden Datenstrom eigenständig und sendet ihn an alle Empfänger weiter. Dies vermeidet zusätzliche Datenkanäle zwischen dem Ursprung der Übertragung und jedem Empfänger. Statt dessen wird der Datenfluß an beliebiger Stelle im Netz dupliziert.

Um den einzelnen Arbeitsplatz dann per LAN mit Telefonfunktionen zu versorgen, fehlt es noch an entsprechenden Endgeräten. Mittlerweile gibt es erste Ethernet-Telefone. Diese werden statt an eine Telefondose an eine RJ-45-Buchse eines Ethernet-Hubs angeschlossen. Alternative hierzu bieten sich CTI oder Wandlerkarten an.

Übertragungsmedien für Weitverkehrsnetze

Datex-Netz

DATEX-L

DATEX-P

Frame Relay

Während das Datex-Netz bis zur Schicht 3 hinauf definiert ist, umfaßt der Standard von Frame-Relay nur noch die Schichten 1 und 2. Die Eigenschaften in Stichpunkten:

• Paketorientiertes Protokoll mit variabler Paketlänge
• Frames werden in derselben Reihenfolge Empfangen wie sie abgeschickt wurden, es ist also keine Zwischenspeicherung und Sortierung nötig.
• Keine Empfangsbestätigung, keine Flußkontrolle (bleibt höheren Protokollen vorbehalten).
• Fehlererkennung, aber keine Fehlerkorrektur.
• Nur fehlerfreie Frames werden weitergeleitet.
• Transparente Verbindung

FPS

ATM

Im Kontrollfeld (Header) werden auch keine expliziten Quell- und Zieladressen angegeben, sondern ein virtueller Pfad und ein virtueller Kanal.
Ein virtueller Pfad (virtual path, VP) ist eine für kurze Zeit geschaltete Verbindung, die während ihrer Existenz so aussieht wie eine richtige Festverbindung (Standleitung). Dieser geschaltete Weg durch das Netz wird als virtuell bezeichnet, weil er nicht permanent fest geschaltet ist, sondern nur für die kurze Zeit der Datenübertragung.
Zur Kennzeichnung wird ihr ein VPI (virtual path identifier) als Bezeichnung zugeordnet. Ein virtueller Kanal (virtual channel, VC) ist ein Übertragungskanal, der genau wie der virtuelle Pfad nur während der Datenübertragung existiert. Zur Kennzeichnung wird ihm ein VCI (virtual channel identifier) als Bezeichnung zugeordnet.
Ein virtueller Pfad besteht aus mehreren virtuellen Kanälen, komplexe Anwendungen können mehrere virtuelle Kanäle gleichzeitig belegen. Die klassischen Standleitungen enthalten ebenfalls mehrere Übertragungskanäle, doch können die virtuellen Kanäle bei ATM die virtuellen Pfade (Leitungen) wechseln. Wenn beispielsweise zwei virtuelle Kanäle auf Pfad 1 ankommen, kann Kanal 1 durchaus auf Pfad 2 und Kanal 2 auf Pfad 1 zum selben Zielnetz geschaltet werden.

• Bei VP-Switches bleiben die Kanäle den virtuellen Pfaden fest zugeordnet, die Pfade werden durch das Netz geschaltet.
• Bei VC-Switches werden die Kanäle über verschiedene Pfade geschaltet. Bei den geschalteten Verbindungen gibt es zwei wichtige Arten:
  • Eine PVC (permanent virtual circuit = permanente virtuelle Verbindung) bleibt auch im unbenutzten Fall so lange geschaltet, bis sie wieder gewollt abgebaut wird.
  • Eine SVC (switched virtual circuit = geschaltete vinuelle Verbindung) bleibt nur für die Dauer der Übertragung geschaltet und wird nach Übertragungsende automatisch wieder abgebaut.

Bei der Wegewahl wird eine einfache Art des Routings verwendet, um die Datenpakete durch das Netz zu senden. Der Weg, den das Datenpaket durch das ATM-Netz zurücklegt, besteht dabei aus drei Hauptabschnitten:

1. Vom Absender zum Switch, an dem der Absender angeschlossen ist.
2. Vermittlung innerhalb des ATM-Netzes von Switch zu Switch.
3. Vom Switch, an dem der Empfänger angeschlossen ist, zum Empfbnger.

• Die UNI-Zellen (user network interface) werden an der Schnittstelle zwischen Anwender und ATM-Netz verwendet und besitzen im Header 8 Bit für die Angabe des virtuellen Pfades und 4 Bit für die Flußkontrolle.
• Die NNI-Zellen (network node interface) werden zwischen den Netzwerkknoten (ATM-Switches) verwendet und besitzen 12 Bit für die Angabe des virtuellen Pfades, jedoch keine Flußkontrolle.

ATM kann Datenströme unterschiedlicher Bitraten flexibel übertragen und vermitteln. Die Übertragungsrate ist skalierbar, d. h. Übertragungsbandbreite wird flexibel bereitgestellt. Jedem Endgerät kann statisch (also vorab) oder dynamisch (also bei konkretem Bedarf) Bandbreite zugewiesen werden, die Netzleistung wächst also mit. Durch die transparente Übertragung in den Zellen werden bei den Netzübergängen keine Gateways benötigt, um von LAN- auf WAN-Protokolle umzusetzen. ATM ist gleichermaßen für LANs, schnelle Backbones und WANs geeignet.

ATM ist verbindungsorientiert und baut immer eine Punkt-zu-Punkt-Verbindung auf. Für eine Übertragung muß also immer eine Verbindung zwischen zwei Stationen geschaltet werden (ATM basiert auf der Vermittlungstechnik). Klassische LANS sind verbindungslos, jede Station ist zu jeder Zeit mit allen anderen Stationen fest verbunden, alle teilen sich dasselbe Übertragungsmedium. ATM als LAN (lokales ATM, L-ATM) benötigt eine LAN-Emulation. So entsteht ein virtuelles Netz, bei dem das ATM-Netz mehreren TeiInehmern (Geräte/Software) ein nichtexistierendes LAN vorspiegeln muß. Dabei sind verschiedene Ansätze allerdings noch in Diskussion. Diese LAN-Emulationen arbeiten alle auf Schicht 2 des ISO-Schichtenmodells, dadurch eignen sie sich für routebare und nicht routebare Protokolle gleichermaßen. Aufgrund der Punkt-zu-Punkt-Orientierung gibt es auch Schwierigkeiten bei Broadcasts. Abhilfe könnte hier dadurch geschaffen werden, daß Switches die Broadcasts kopieren und an angeschlossene Endgeräte leiten.

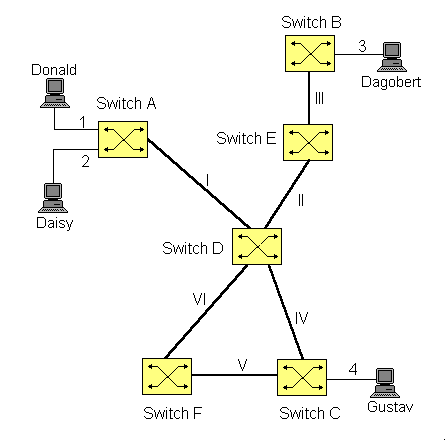

Beispiel zum ATM-Routing

Für die Vermittlungstechnik sind zwei Listen nötig:

• Das Teilnehmerverzeichnis, das für jeden Teilnehmer folgende Daten enthält:
  • Teilnehmername (Donald, ...)
  • Kennung des Switches, an dem der Teilnehmer angeschlossen ist (A, B, ...)
  • Nummer der Datenleitung (Portnummer) zum Switch (1, 2, ...)
  Das Verzeichnis für unser Modell sieht dann so aus:

  Name	Switch	Port
  Dagobert	B	3
  Daisy	A	2
  Donald	A	1
  Gustav	C	4

• Die Routing-Tabelle. Dies ist ein Verzeichnis der Switches und deren Verbindung untereinander. Bei einer direkten Verbindung wird die Verbindungsleitung angegeben (I, II, III, ...). Besteht keine direkte Verbindung zwischen zwei Switches, wird ein passender Switch zur Weiterverbindung angegeben. Die Routingtabelle zu diesem Beispiel sei:

  	A	B	C	D	E	F
  A	*	D	D	I	D	D
  B	E	*	E	E	III	E
  C	D	D	*	IV	D	V
  D	I	E	IV	*	II	VI
  E	D	III	D	II	*	D
  F	D	D	V	IV	D	*

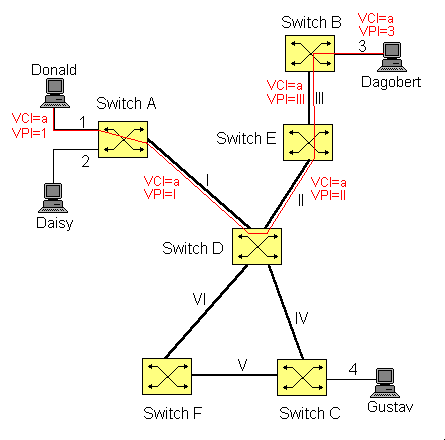

Fall 1: Donald will Verbindung zu Dagobert

Donald findet im Verzeichnis: Dagobert B 3. Der Verbindungsaufbau geht folgendermaßen vonstatten:

1. Verbindung Donald - Switch A aufbauen
2. Donald wählt 'B 3' an (womit für ihn der Fall erledigt ist)
3. ATM-Netz baut Verbindung von Switch A zu Switch B auf:
   • Routingtabelle Zeile A, Spalte B liefert Switch D --> Aufbau Verbindung A - D
   • Routingtabelle Zeile D, Spalte B liefert Switch E --> Aufbau Verbindung D - E
   • Routingtabelle Zeile E, Spalte B liefert Leitung II --> Aufbau Verbindung E - B
4. Switch B schaltet Port 3 zu Dagobert

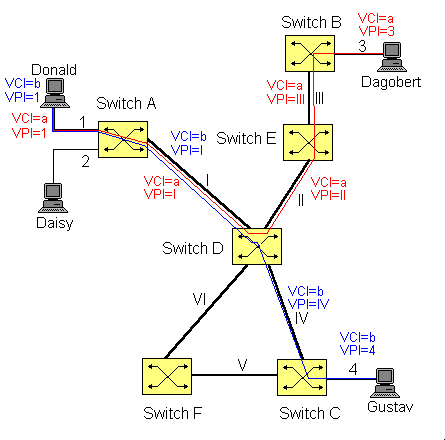

Fall 2: Nun kommt Gustav auf die Idee, mit Donald Verbindung aufzunehmen.

Bei ATM können die Endgeräte mehrerer Kanäle nutzen und mehrere Verbindungen haben. Gustav findet im Verzeichnis: Donald A 1. Verbindungsaufbau:

1. Verbindung Gustav - Switch C aufbauen
2. Gustav wählt 'A 1' an
3. ATM-Netz baut Verbindung von Switch C zu Switch A auf:
   • Routingtabelle Zeile C, Spalte A liefert Switch D --> Aufbau Verbindung C - D
   • Routingtabelle Zeile D, Spalte A liefert Leitung I --> Aufbau Verbindung D - A
4. Switch A schaltet Port 1 zu Donald

Übungen:

1. Wie sähe die Verbindung Gustav - Donald aus, wenn die Leitung IV unterbrochen wäre?
2. Welches Szenario ergibt sich, wenn nun noch Daisy mit Dagobert Verbindung aufnimmt?

Powerline Communications

die Stromleitung ist das Netzwerk

Funk-LAN-Technologie

Mit IEEE 802.11 (Teil der Standardisierungsbemühungen des IEEE 802 Komitees, zuständig für lokale Netzwerktechnologien) ist nun ein erster Standard für Funk-LAN-Produkte geschaffen worden. Mitte 1997 wurde der erste IEEE 802.11 Standard (2 Mbit/s Funk-LAN-Technologie) veröffentlicht, welcher dann, im Oktober 1999, mit IEEE 802.11b (High Rate) um einen Standard für 11-Mbit/s-Technologie erweitert wurde. Der IEEE 802.11 Standard beschreibt die Übertragungsprotokolle bzw. Verfahren für zwei unterschiedliche Arten, Funk-Netzwerke zu betreiben.

Der 802.11 Standard basiert auf CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance). Der WLAN Standard ist ähnlich aufgebaut wie der Ethernet-Standard 802.3, verfügt aber über Vorkehrungen um Kollisionen zu minimieren. Der Grund liegt darin, dass z.B. zwei mobile Einheiten zwar von einem Access Point erreicht werden, sich aber gegenseitig nicht „hören". Damit kann die wirkliche Verfügbarkeit des Access Points nicht in jedem Fall erkannt werden.

Das erste Funk-Netz-Szenario beschreibt die Kommunikation in einfachen "Ad-hoc"-Netzwerken. Hierbei sind mehrere Arbeitsrechner in einem begrenzten Sendebereich miteinander verbunden. Zentrale Übermittlungs- bzw. Kontrollsysteme, sogenannte "Access-Points" sind bei diesem Anwendungsfall nicht vorgesehen. Ein derartiges "Ad-hoc" Netzwerk könnte zum Beispiel zwischen den tragbaren Computersystemen während einer Besprechung in einem Konferenzraum aufgebaut werden.

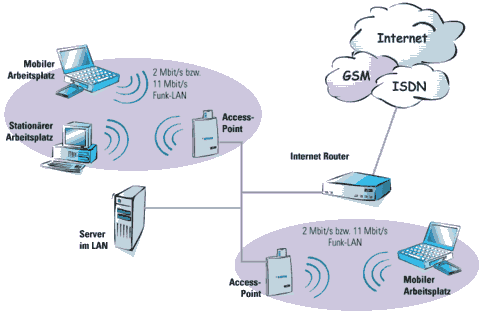

Im zweiten Anwendungsfall, der im IEEE 802.11 Standard beschrieben wird, kommen sogenannte "Access-Points" zum Einsatz. Bei diesen Geräten handelt es sich um Netzwerkkomponenten, welche die Kommunikation innerhalb eines Funk-LANs, zwischen einzelnen Funk-LAN-Zellen und die Verbindung zwischen Funk-LANs und herkömmlichen LANs (Kabel basierend) ermöglichen und kontrollieren. Access-Points regeln die "gerechte" Verteilung der zur Verfügung stehenden Übertragungszeit im Funk-Netzwerk. Des Weiteren ermöglichen diese Komponenten mobilen Arbeitsstationen das unterbrechungsfreie Wechseln (Roaming) von einer Funk-LAN-Zelle in die Nächste.

Verschiedene Systeme können mittels einer speziellen Frequenzwahl bis zu acht unterschiedliche Kanäle im Frequenzband alternativ oder teilweise auch gleichzeitig nutzen. Durch dieses Verfahren können in bestimmten Fällen z. B. auch durch Störungen belastete Frequenzen umgangen werden, um so die Übertragung zu sichern. Des weiteren können durch den Einsatz mehrere Accesspoints parallele Funkzellen auf unterschiedlichen Frequenzen aufgebaut werden und so die Gesamtübertragungskapazität eines WLANs erweitern. Die dadurch entstehende Möglichkeit unterschiedliche Frequenzen zur Datenübertragung mit getrennten Benutzergruppen zu nutzen, kann den Datendurchsatz in einem solchen Funknetz vervielfachen, da die einzelnen Frequenzsegmente jeweils die volle Bandbreite für den Datenstrom zur Verfügung stellen.

Eine wichtige Frage, die sich im Hinblick auf den Einsatz von Funk-Technologie immer wieder stellt, ist die mögliche gegenseitige Störung von elektronischen Geräten (nicht nur von Funk-Sendern und Empfängern). Oftmals werden sogar Bedenken zu einem möglichen Gesundheitsrisiko durch die Nutzung von auf Funk basierenden Produkten geäußert.
Auf Funk basierende Geräte müssen einer Vielzahl von Standards und strengen gesetzlichen Richtlinien entsprechen, die sicherstellen, daß die Beeinflussung zwischen verschiedenen auf Funk basierenden Geräten und auch anderen elektronischen Geräten entweder unmöglich ist, oder die festgelegten Grenzwerte nicht überschreiten, welche die internationalen und nationalen bzw. europäischen Standardisierungs-Gremien festlegen.

Alle in Deutschland zugelassenen WLAN Systeme benutzen ein offiziell für industrielle und andere Zwecke reserviertes ISM-Frequenzband (Industrial Scientific Media) zwischen 2,400 und 2,483 GHz und übertragen durch Nutzung eines Teils der darin verfügbaren Frequenzen mit Datenraten von bis zu 11 Mbps. Da IEEE 802.11 Funk-LAN-Produkte speziell für den Einsatz in Büros und anderen Arbeitsumgebungen entwickelt wurden, senden sie auch mit einer entsprechend niedrigen, gesundheitlich unbedenklichen Leistung. Diese Leistung liegt unter einem maximalen Wert von 100 mW und damit z. B. signifikant unter der Sendeleistung von gebräuchlichen GSM Telefonen (ca. 2 W bei Geräten GSM Klasse 4, d. h. Frequenzbereich 880-960 MHz). Erhöhte Gesundheitsrisiken konnten deshalb beim Umgang mit Funk-LANs im 2.4 GHz Frequenzband nicht festgestellt werden.

Die größten Bedenken gelten üblicherweise der Technologie Funk selbst. Aber unberechtigtes "Mithören" erweist sich in der Praxis sogar als wesentlich schwieriger und aufwendiger als bei herkömmlichen auf Kupferkabeln basierenden Netzwerken. Sogenannte "Walls" sichern den Datenverkehr mittels eines Verfahrens zur Bandspreizung (Spread-Spectrum, SS) gegen Abhören und Störungen, dieses Verfahren entspricht einer komplexen Kodierung, die ein Abhören schon durch die eingesetzten technischen Prinzipien sehr schwer macht. Alle z. Zt. bekannten zugelassenen WLAN Systeme setzen zwei verschiedene Techniken ein, das sogenannte Direct Sequence SS (DSSS) und das Frequency Hopping SS (FHSS) Prinzip.

Direct Sequence SS verschlüsselt jedes Bit in eine Bitfolge, den Chip, und sendet diesen auf das Frequenzband aufgespreizt. Für unbefugte Lauscher verschwindet das Signal dadurch im Hintergrundrauschen, erst der autorisierte Empfänger kann es wieder ausfiltern. Das DSSS System ist unempfindlicher gegen Störungen und hat sich als Lösung mit den meisten installierten Geräten in diesem Markt durchgesetzt.

Beim Frequence Hopping vereinbaren Sender und Empfänger während des Verbindungsaufbaus eine Folge, nach der einige Male pro Sekunde die Sendefrequenz umgeschaltet wird. Ein nicht autorisierter Zuhörer kann diesen Sprüngen nicht folgen, die Synchronisation zwischen Sender und Empfänger bedeutet jedoch zusätzlichen Ballast (Overhead) in der Datenübertragung.

Um das komplette Signal erfolgreich empfangen und interpretieren zu können, muß der Empfänger den korrekten Entschlüsselungsalgorithmus kennen. Daten während der Übertragung abzufangen und zu entschlüsseln wird dadurch recht schwierig. Die Sicherheit von IEEE 802.11 Funk-LAN-Produkten beschränkt sich selbstverständlich nicht nur auf die Wahl von DSSS als Übertragungsverfahren. So sieht der IEEE-802.11-Standard optional auch verschiedene Methoden für Authentisierung und Verschlüsselung vor. Unter Authentisierung versteht man dabei all jene Mechanismen mit denen überprüft bzw. kontrolliert wird, welche Verbindungen im Funk-LAN zulässig sind. Mit der zusätzlichen Verschlüsselungstechnik WEP (Wired Equivalent Privacy), welche auf dem RC4-Verschlüsselungsalgorithmus basiert, wird ein Sicherheitsniveau erreicht, welches dem herkömmlicher LAN-Technologien mehr als entspricht. Als weitere sehr flexible Sicherheitsfunktion, erweisen sich auch Filter auf MAC-Adress-Ebene, die im Access-Point konfiguriert werden können. Über diese Filter kann die Kommunikation über den Access-Point sehr wirkungsvoll gesteuert werden.

Funk-LAN-Technologie und -Produkte ergänzen in idealer Weise die "klassischen" LAN-Lösungen. IEEE-802.11-konforme Produkte zu attraktiven Preisen gibt es heute in Ausführungen, welche Bandbreiten von 2 Mbit/s oder 11 Mbit/s unterstützen. Schon 2-Mbit/s-Lösungen verfügen über eine ausreichende Übertragungsleistung, um herkömmliche Netzwerkanwendungen zu ermöglichen. Beispiele für solche Anwendungen sind die gemeinsame Nutzung von Druckern, File-Transfer, Internet und E-Mail. Bandbreite wird jedoch dann zu einem entscheidenden Faktor beim Einsatz von Funk-LAN-Installationen, wenn eine große Anzahl von Arbeitsstationen angebunden werden soll und der Einsatz sehr "bandbreitenintensiver" Multimedia-Anwendungen geplant ist. 11-Mbit/s-Produkte bieten hierbei ein verbessertes Lastverhalten. Jedoch sollte man nicht übersehen, dass Funk-LAN-Technologie sich wie jedes andere "Shared-Medium" verhält und damit sehr ähnlich zu Ethernet-Lösungen ist.

Ein weiterer wichtiger, zu beachtender Aspekt bei Planung und Einsatz von Funk-LAN-Lösungen, liegt in den oftmals schwer einschätzbaren Umgebungseinflüssen, welche die Übertragungsqualität und Übertragungsreichweite vermindern können. So können Reichweite und Qualität der Übertragung nicht nur durch die Positionierung und Anordnung der Arbeitsstationen und Access-Points beeinflusst werden, sondern es entsteht auch eine, zum Teil gravierende, Beeinträchtigung durch die zu durchdringenden Hindernisse (Ziegelwände, Stahlbeton, etc.).

Die weitere Entwicklung der Funk-LANs

Zur Komplettierung des Hiperlan/1-Standards wurde ein neues Projekt gestartet, um die drahtlose Version von ATM zu definieren. Dieses drahtlose ATM-Projekt ist unter der Bezeichnung Hiperlan Type 2 (Hiperlan/2) bekannt, und dieses scheint in der Industrie auf deutlich höheres Interesse zu stoßen, als Typ 1. Die drahtlose ATM-Variante unterstützt natürlich die gleichen QoS-Parameter wie die drahtgebundene Version. Außerdem verfügt Hiperlan/2 über zahlreiche Sicherheits-Services und das so genannte Hand-over - wenn eine Bewegung zwischen lokalen Bereichen und Weitbereichen oder von firmeninternen nach öffentlichen Umgebungen stattfindet. Hiperlan/2 hat eine sehr hohe Übertragungsrate, die auf dem physikalischen Layer bis zu 54 MBit/s und auf Layer 3 bis zu 25 MBit/s beträgt. Um diese zu bewerkstelligen, macht Hiperlan/2 von einer Modulationsmethode Gebrauch, die sich Orthogonal-Frequency-Digital-Multiplexing (OFMD) nennt.

Ein Indiz für die hohe Akzeptanz von Hiperlan/2 ist die rasche Gründung eines globalen Industrieforums zu diesem Standard (Hiperlan/2-Global-Forum, kurz H2GF). So fanden sich hier die Firmen Bosch, Dell, Ericsson, Nokia, Telia und Texas Instruments zusammen mit dem Ziel, Hiperlan/2 weltweit zu fördern. Inzwischen haben sich Unternehmen wie Alcatel, Adaptive Broadband, Axis Communications, Cambridge Silicon Radio, Canon, Grundig, Matsushita Communication, Motorola, NTT, Philips, Samsung, Siemens und Silicon Wave diesem Forum angeschlossen.

Die Architektur eines Hiperlan/2-Netzwerks sieht analog zu den bekannten WLANs Access-Points vor, die sich gemäß den Erfordernissen kaskadieren lassen. Bei der Raumabdeckung geht man im 5-GHz-Band von einem Radius von etwa 50 Metern aus, in dem sich die mobilen Stationen um den Access-Point bewegen dürfen. Verbindungen werden im Time-Division Multiplexverfahren über die Luftschnittstelle realisiert. Es sind dabei zwei Typen von Verbindungen möglich: Point-to-Point und Point-to-Multipoint. Punkt-zu-Punkt Verbindungen sind bidirektional, während Punkt-zu-Multipunkt Verbindungen unidirektional in Richtung des mobilen Terminals verlaufen. Erste Produkte für den Hiperlan/2-Standard werden zur CeBIT 2001 erwartet. Natürlich werden sich die Preise im professionellen Bereich bewegen, aber für den Heimbereich wird bis auf weiteres das WLAN im 2,4 GHz-Bereich auch ausreichen - weiter fallende Preise sind zu erwarten.

Das Nebeneinander verschiedener kabelloser Vernetzungstechniken ist nicht leicht zu durchschauen. Hier ein Überblick über Technik und Anwendung gängiger Systeme, die für den Heimbereich geeignet sind.

IrDA

Bluetooth

Vertreter des Bluetooth-Konsortiums halten einen Hardware-Preis pro Gerät in Höhe von fünf US$ für angemessen. Vertreter der Hardware-Hersteller halten die "magische Fünf-Dollar-Grenze in den kommenden drei Jahren für nicht machbar". Das Chip-Set für die ersten verfügbaren Geräte wird bei rund 25 Dollar liegen. Seit Sommer 1999 besteht der Standard Bluetooth 1.0, der ähnlich wie IEEE 802.11 arbeitet, jedoch den Schwerpunkt auf eine besonders kleine Sende-/Empfangseinheit (Transmitter/Receiver, Transceiver) legt. Bluetooth benutzt wie IEEE 802.11 und 802.11b das 2,4-GHz-Band. Die Signale werden durch Frequenz-Hopping moduliert. Neben der Bandbreite (die Multiplexdatenrate an der Funkschnittstelle beträgt etwa 700 kBit/s) ist auch die Reichweite eingeschränkt (10, später evtl. 100 Meter). Damit ist die Anwendung der Technik praktisch auf das Heim oder auf Kleinbüros beschränkt. Aber es lassen sich bis zu acht Geräte miteinander verbinden. Somit können Notebooks, PC, Modem, Drucker, Fernsteuerungen, PDA und andere digitale Accessoires im engen Umkreis miteinander kommunizieren. (Mini-Funknetz)

Die Datenrate eignet sich eher für Anwendungen mit seltenem Datenaustausch in meist kleinem Umfang. So bildet Bluetooth keine Konkurrenz zu Wireless-LANs (WLANs), da dort inzwischen Bandbreiten von 11 MBit/s eingeführt wurden. Die wesentlichen Bluetooth-Applikationen, die in Betrieben von Mitarbeitern angenommen werden, bestehen aus unternehmenseigen Anwendungen wie Messaging, Knowledge Management (Unwired Portal), Datenbankabfragen usw. sowie dem Zugang zum Internet.

Die Gründerfirmen von Bluetooth (Ericsson, Toshiba, IBM, Intel und Nokia) haben sich in der Special Interest Group (Bluetooth SIG) zusammengeschlossen. Seit dem 1.12.1999 bilden 3Com, Lucent, Microsoft und Motorola mit der bisherigen SIG die so genannte Promotor-Gruppe der Bluetooth SIG. In der Zwischenzeit unterstützen mehr als 1600 Mitglieder Bluetooth

DMAP

Zum Inhaltsverzeichnis        Zum nächsten Abschnitt
