Hilfen zur Twisted-Pair-Verkabelung

Steckerbelegung und Adernfarben

Der Standard DIN EN 50173 regelt die Kabelbelegung zumindest bei Kupferkabeln in Netzen. Es gibt vier Kabelpaare:



   Paar 1 Pins 4, 5
   Paar 2 Pins 1, 2
   Paar 3 Pins 3, 6
   Paar 4 Pins 7, 8

Token Ring verwendet die Paare 1 und 3
10BaseT verwendet die Paare 2 und 3 (ebenso 100BaseTX)
100BaseT4 und VG-Anylan verwenden alle Paare
ISDN verwendet die Paare 1 und 3
ATM verwendet die Paare 2 und 4
TP-PMD verwendet die Paare 2 und 4
AS 400 verwendet das Paar 1
IBM 3270 verwendet das Paar 2

Adernfarben

Hier gibt es zwei Belegungen (die aber bis auf die Farben zum gleichen Ergebnis führen). Man muß sich nur an einen der beiden Standards halten, damit man nicht durcheinander gerät. Normales 100BaseT- und 10BaseT-Kabel kommt mit den Adern an den Pins 1, 2, 3 und 6 aus. Die Pins 4, 5, 7 und 8 werden für 100BaseT4+ benötigt.

Standard EIA/TIA-T568A-Belegung:

Pin Farbe

1 Weiß/Grün

2 Grün

3 Weiß/Orange

4 Blau

5 Weiß/Blau

6 Orange

7 Weiß/Braun

8 Braun

Standard EIA/TIA-T568B-Belegung:
(Diese scheint die verbreitetste zu sein.)

Pin Farbe

1 Weiß/Orange

2 Orange

3 Weiß/Grün

4 Blau

5 Weiß/Blau

6 Grün

7 Weiß/Braun

8 Braun

Die Belegung ist grundsätzlich eins zu eins an beiden Steckern. Auf Dosen ist die Belegung aufgedruckt (bzw. die LSA-Klemmen sind einfach in der entsprechenden Farbe markiert). Die Kabelfarben kennzeichnen die verdrillten Adernpaare, die Paare müssen eingehalten werden.

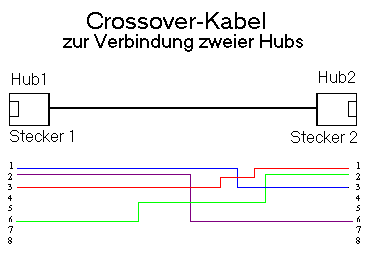

Crossoverkabel

Crossoverkabel dienen zur Verbindung zweier Hubs. Auf diese Weise kann man die Zahl der verfügbaren Rechneranschlüsse erhöhen. Beachten Sie aber, daß sich nur eine begrenzte Zahl von Hubs kaskadieren lassen.

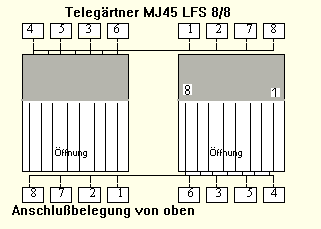

Anschlußbelegung der Twisted-Pair-Unterputz-Kanaleinbaudose

In der Regel wird das Fabrikat Telegärtner MJ45 LFS 8/8 verwendet. Die Darstellung zeigt die Draufsicht (anschlusseitig) der Dose.

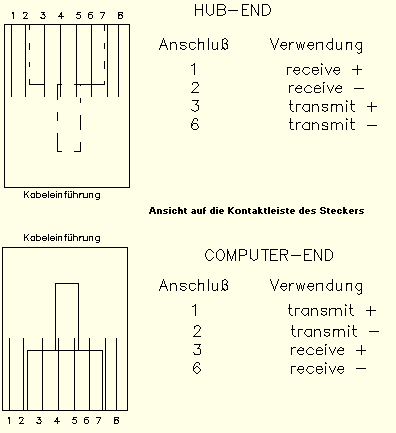

Anschlußbelegung der Twisted-Pair-Stecker für Hub und Computer

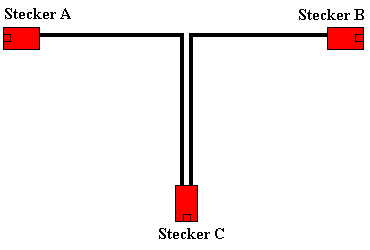

Y-Kabel

Y-Kabel sind spezielle Kabel, mit denen man ein voll ausgebautes RJ-45-Kabel, also eines, bei dem alle 4 Paare des Kabels angeschlossen sind, als Verbindungsleitung für zwei Endgeräte benutzen kann. Sinn des Ganzen ist, daß man nur ein Twisted-Pair-Kabel mit 8 Adern verlegen muß, um zwei Computer (oder andere Geräte) anschließen zu können.
An Ihrem Hub belegen Sie zwei Ports, die dann per Y-Kabel auf ein Kabel geleitet werden, das zu einem Verteilungspunkt (Dose im Büro) verlegt ist. Von dort wird mit einem weiteren Y-Kabel zu Ihren Endgeräten verteilen.

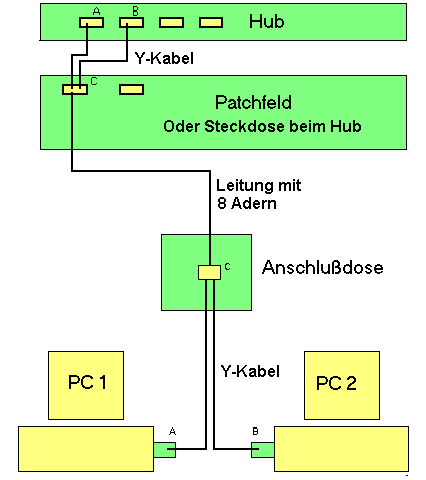

Schema der Verbindung:

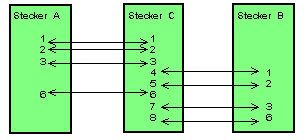

Verdrahtung des Kabels:

100Base-T4 und 1000BaseT

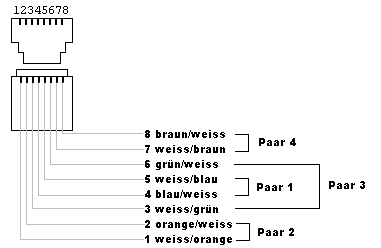

100Base-T4 und 1000BaseT nutzen im Gegensatz zu 10BaseT alle 4 Adernpaare. Die Steckerbelegung ist dann:

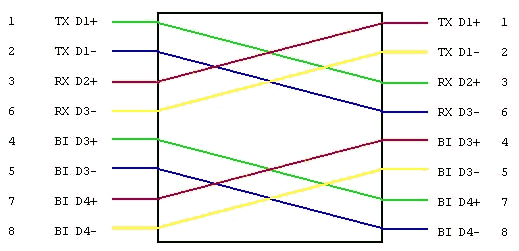

und das Crossover-Kabel wird folgendermaßen verdrahtet:
